编号:00499

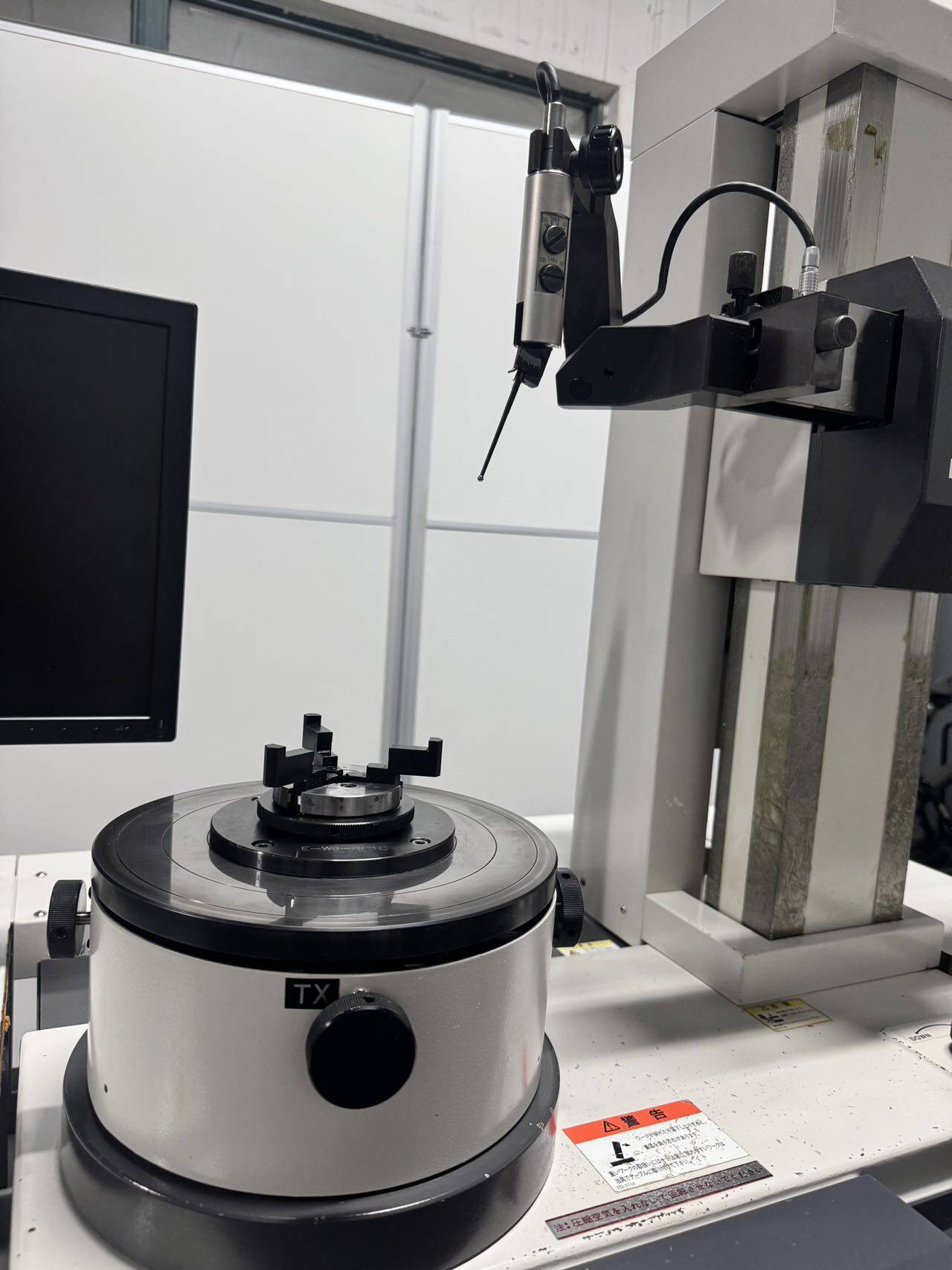

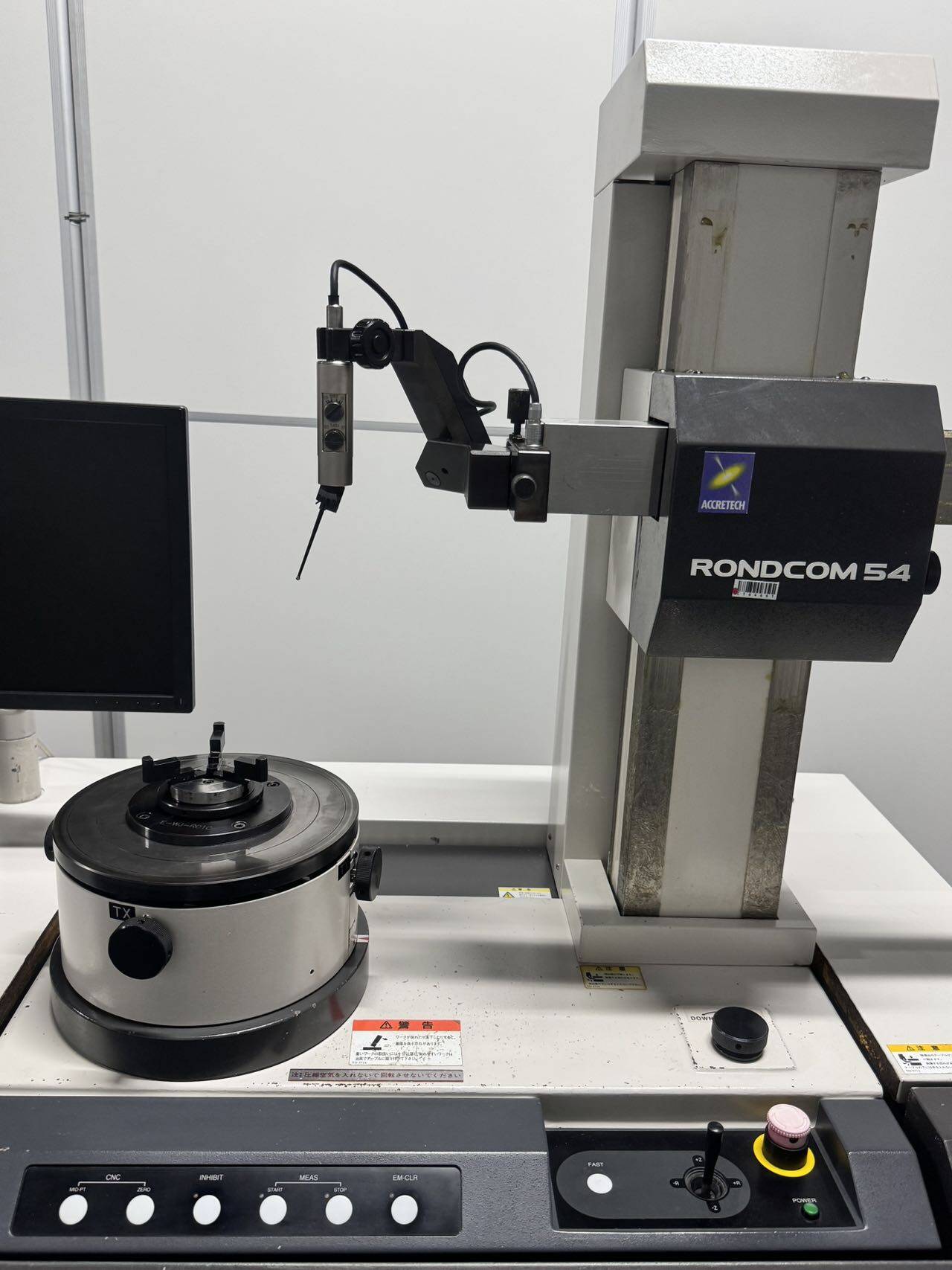

东京精密圆柱度仪
RONDCOM 54DX
最大测量直径：Φ300mm
左右移动范围(R轴)：170mm
上下移动范围(Z轴)：300mm(高立柱:500mm)
最大装载直径：Φ580mm
最大测量高度外径:300mm(高立柱:500mm)
回转精度：0.02+4H/10000μm
(H:台面到测量点的高度)
轴向：0.02+4H/10000μm
(H:回转中心到测量点的距离)
直线度Z轴(上下）：0.12μm/100mm、0.20μm/290mm(高立柱:0.28μm/490mm)
R轴(半径)：0.8μm/150mm
平行度Z轴(上下)：0.8μm/290mm(高立柱:1.18μm/490mm)
R轴(半径)：1.0μm/150mm
指示精度R轴(半径)：(2+L/170)μm L: 测量长度
回转速度(轴)测量时：2-10转/分
自动调中心和倾斜时：2,4,6,10,20转/分
Z轴速度测量速度(移动速度)：0.5-6mm/s(最大50mm/s)
R轴速度测量速度(移动速度)：0.5-6mm/s(最大25mm/s)
自动停止精度Z轴/R轴±5μm

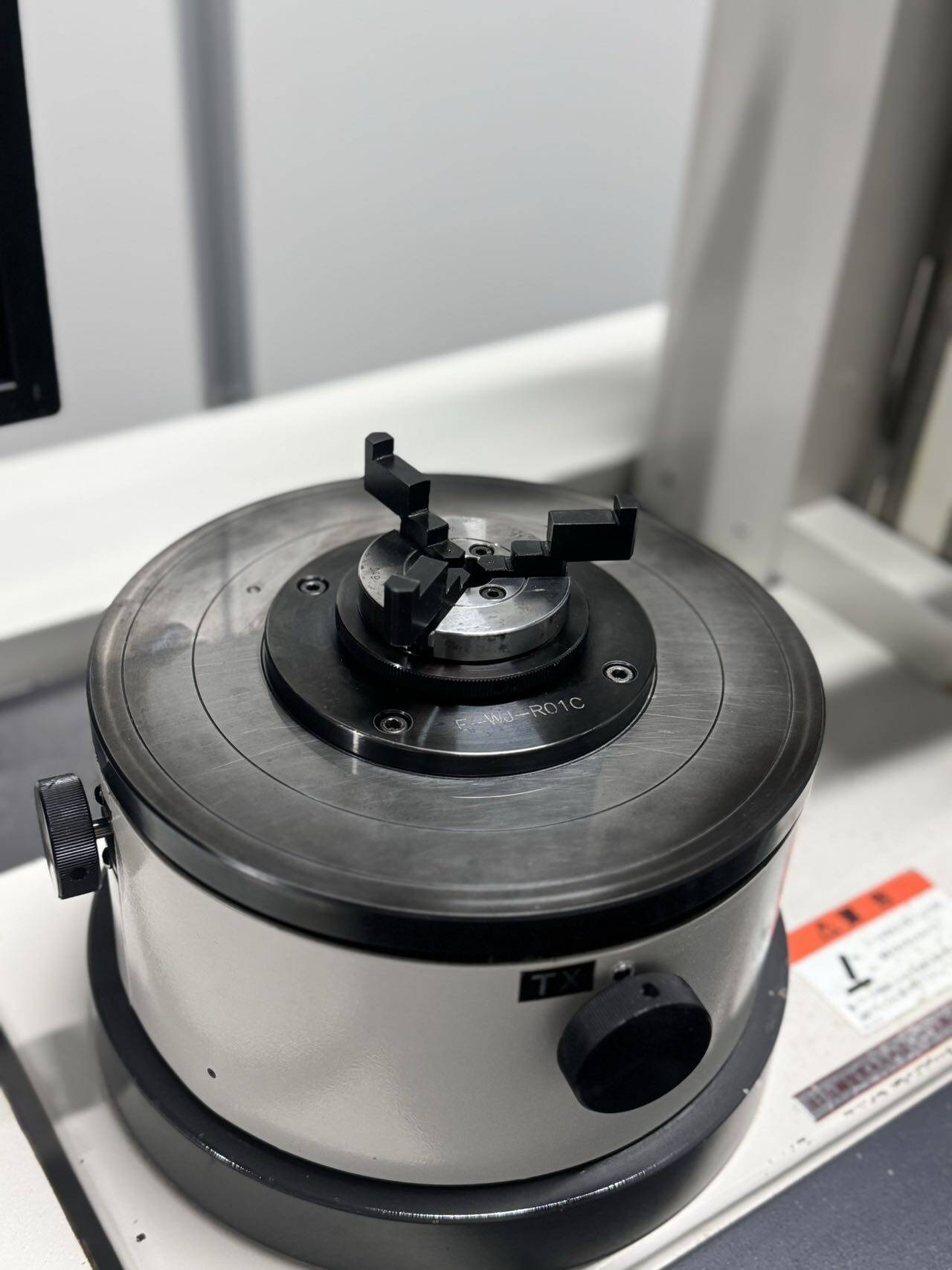

回转台外径：Φ220mm
调整范围/中心倾斜：±2mm/±1°
装载重量：30kg

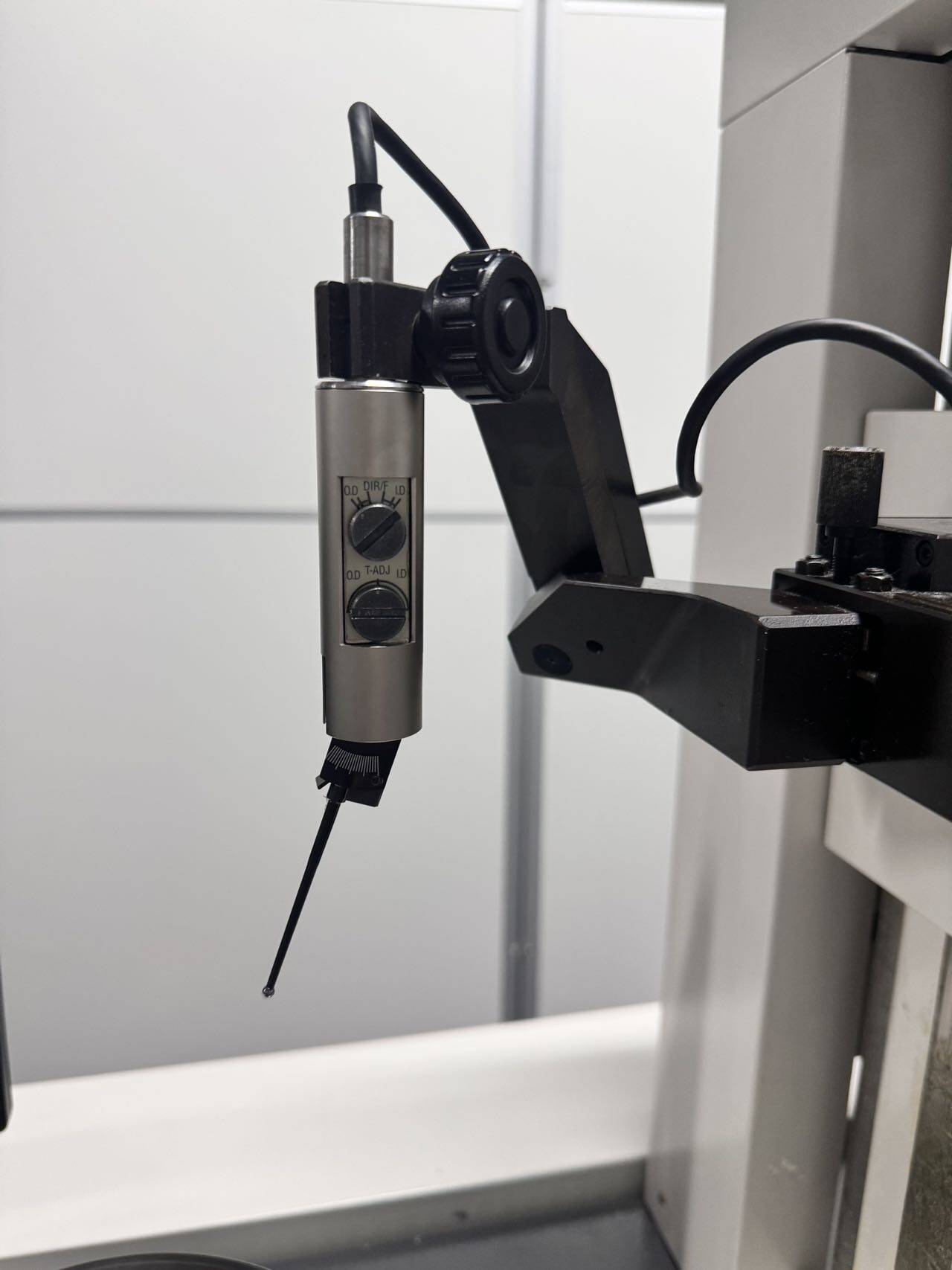

传感器测量力：30-100Mn(可调)
测针形状材质：Φ1.6钢球 长度53mm
外形尺寸：1500(W)*925(D)*1600(H)mm
本体重量：500KG
产品参数以实际机器为准。
